AKEMOND DL-1000多通道应变测试系统现场技术交流与实战应用案例

📅 时间与地点

• 时间：2026年4月15日




• 地点：客户现场（某企业研发中心）




• 参与人员：我方技术支持工程师团队、客户研发部负责人及测试工程师







🎯 交流背景与客户需求

本次走访的客户专注于大型机械结构件的研发与生产，近期正面临一项挑战：在对新型设备进行结构强度验证时，现有测试设备通道数量不足，且抗干扰能力弱，导致现场数据波动大，无法准确捕捉瞬态冲击载荷下的真实应变状态。

客户核心诉求集中在三点：

1. 高密度采集：需同时对30余个测点进行同步测量，确保数据相位一致。




2. 现场适应性：设备需适应车间振动、温湿度变化及长距离传输环境。




3. 移动便捷性：测试点位分散，要求设备便于在不同车间流转，部署快捷。




💡 AKEMOND DL-1000 解决方案亮点展示

结合客户需求，我们重点介绍了 AKEMOND DL-1000-2632K 系统的核心特性：

1. 高密度同步采集架构

• 配置方案：单机搭载4个8通道模块，共 32通道 并行工作。




• 同步性能：所有通道严格遵循 同步采样 机制，10kHz/通道 的高采样率配合 24位Δ-Σ ADC，完美满足客户对高频动态信号的捕捉需求，消除了传统分时扫描带来的相位误差。




2. 卓越的测量精度与稳定性

• 核心指标：0.5% 的整体精度，±0.1%FS 的非线性度。




• 温度表现：针对车间环境温差，强调了 6ppm/℃ 的低增益漂移特性，确保长时间测试中增益不随温度波动而偏移，保证了数据的长期可比性。




• 微伏级感知：3.5062nV/V/LSB 的标度系数，有效分辨微弱应变信号。




3. 工业级的可靠性与防护

• 环境耐受：-40°C~70°C 的工作温度范围和宽湿度适应，完全覆盖车间严苛条件。




• 电路安全：端子间 30V过压保护 设计，有效防止现场误接线或感应电浪涌对设备的损伤。




4. 极致的现场机动性

• 一体化移动平台：推荐并演示了 "DL-1000主机 + i5笔记本 + 20寸防震拉杆箱" 的组合方案。




• 14寸轻薄本 兼顾处理性能与便携，16GB内存流畅运行分析软件。




• 定制化内衬的黑色拉杆箱 为整套精密仪器提供了坚固的物理屏障，实现“拎包即走，到场即测”。




🔧 现场实战演示与技术探讨

在现场演示环节，我们模拟了客户的实际工况：

1. 快速组网：展示了通过 D-Sub 25针 接口快速连接多路传感器的过程，相比传统单线连接效率提升显著。




2. 半桥配置：针对客户主要使用的120Ω电阻应变片，实操演示了 1/4桥（三线式） 的连接与自动补偿设置，有效抑制了长导线带来的温漂影响。




3. 抗干扰对比：开启模拟预滤波器，直观对比了在有车间电磁干扰环境下，信号波形的稳定度差异，验证了 Delta-Sigma架构 的抗混叠效果。




✅ 客户反馈与结论

经过深入交流与演示，客户对 AKEMOND DL-1000 系统给予了高度认可：

• 解决了燃眉之急：32通道同步能力直接满足了其多测点同步对比的需求，避免了分批测试的不确定性。




• 打消了环境顾虑：宽温域和过压保护设计让客户对设备下车间不再担忧。




• 赞赏移动设计：“笔记本+拉杆箱”的方案被评价为“最懂现场工程师的配置”，极大降低了转场测试的劳动强度和时间成本。




双方约定后续进行样机深度试用，并针对特定材料结构的应力分布优化展开进一步合作。

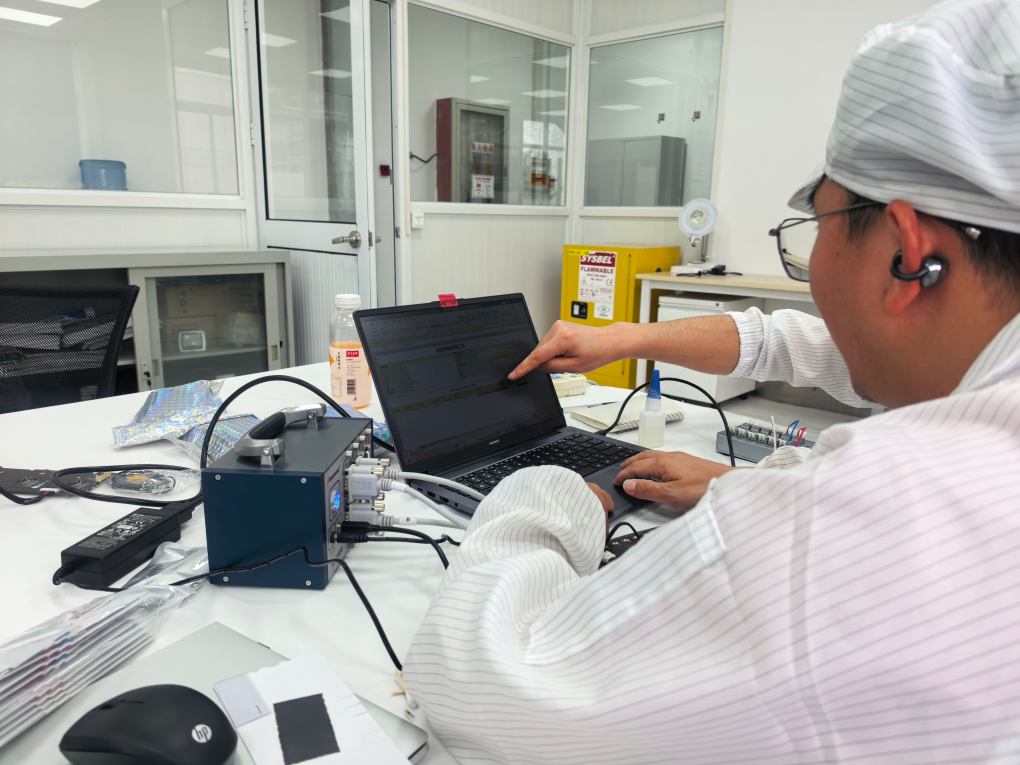

(附：现场交流照片/波形截图示例)
